Водич серије МПМДС
Водич серије МПМДС углавном служи као водич и углавном се користи за водене клипове и клипне прстенове у хидрауличним цилиндрима и пнеуматским цилиндрима, играјући пратећу и водећу улогу.
Пошаљи упит
Опис производа
Водич, који се такође назива и потпорни прстен, део је на клипну или клипни штап хидрауличног цилиндра или гасног цилиндра за подршку кретање клипног или клипног штапа. Може да спречи клип или клипни штап из директног контакта и трења са цилиндричним телом током кретања и заштити каросерија цилиндра и клип или клипне шипке од оштећења. Обично коришћени материјал за водилице је полиоксиметилен (ПОМ).
Карактеристике површине Гроове
|
Завршити |
РТМАКС (један) |
УК (УМ) |
|
СлидингСурфаце |
≤2.5 |
0,05 - 0,3 |
|
Гроовеботтом |
≤10 |
≤1.6 |
|
Гроовесиде |
≤15 |
≤3 |

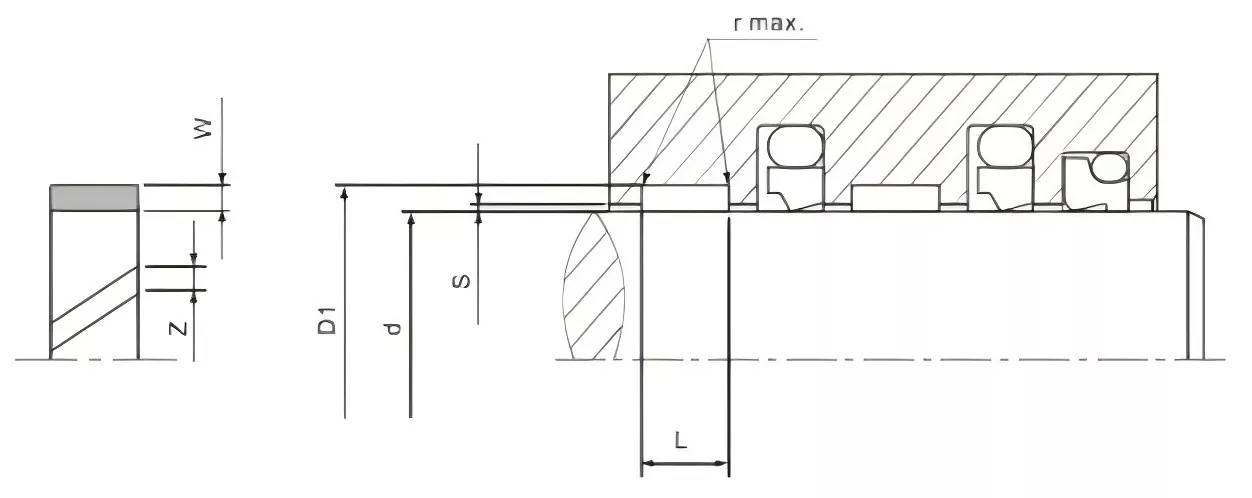

Спецификација
|
Пречник шипке |
Пречник одоздо |
Гроове ширина |
Вођен пострангију |
Водич за прозор звона |
|
Д Ф8 / Х9 |
Д1 Х8 |
Л + 0.2 |
W |
Z |
|
8-20.0 |
Д +3.10 |
2.5 |
1.55 |
1-2 |
|
10-50.0 |
Д +3.10 |
4 |
1.55 |
1-3 |
|
15-140.0 |
Д +5.00 |
5.6 |
2.5 |
2-5 |
|
20-220.0 |
Д +5.00 |
9.7 |
2.5 |
2-9 |
|
80-400.0 |
Д +5.00 |
15 |
2.5 |
4-15 |
|
200-999.9 |
Д +5.00 |
25 |
2.5 |
8-33 |
|
1000-4200.0 |
Д +5.00 |
25 |
2.5 |
33-134 |
|
280-999.9 |
Д +8.00 |
25 |
4 |
10-33 |
|
1000-2200.0 |
Д +8.00 |
25 |
4 |
33-70 |
Ограничење Цлианса С
|
Пречник цилиндра |
Смин. |
Смак. |
D |
Рмак. |
|
8-20 |
0.20 |
0.30 |
8-250 |
0.2 |
|
20-100 |
0.25 |
0.40 |
> 250 |
0.4 |
|
101-250 |
0.30 |
0.60 |
||
|
251-500 |
0.40 |
0.80 |
||
|
501-1000 |
0.50 |
1.10 |
||
|
> 1001 |
0.60 |
1.20 |
||
Напишите сада

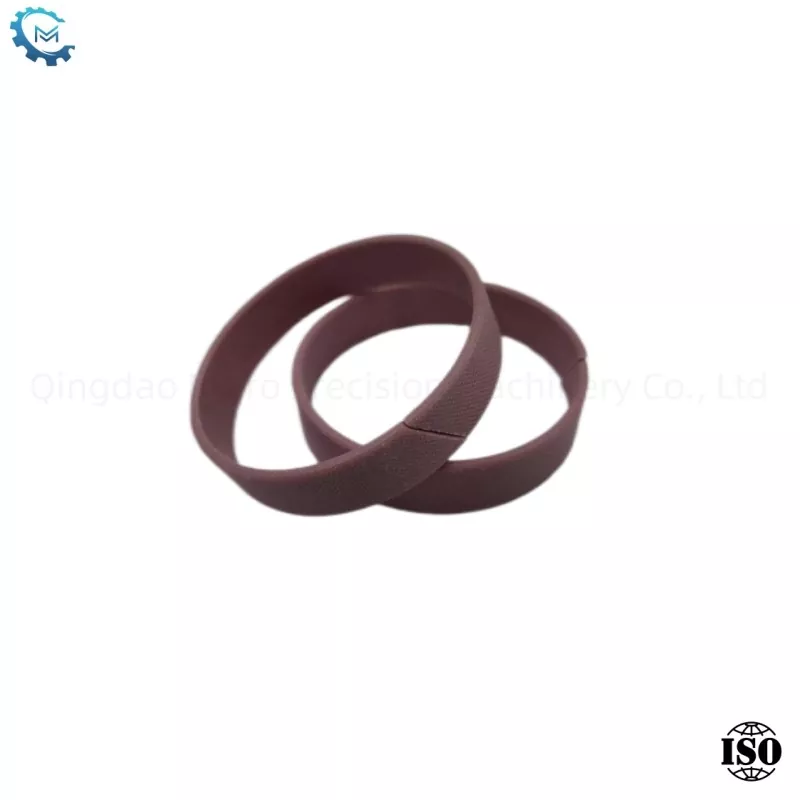

Испуњен ПТФЕ-ом
Карактеристике
Не-метални водич за клипни штап, доступан у врстовима резања и на лицу места
▶Материјал
-Попунски прстен отпоран је да је ПТФЕ бронзе композит
▶Перформансе
Не-метални елемент водича за клипне шипке, такође је погодан за стандардну шупљину ИСО10766.
-Метални / пластични упаривање материјала спречава "блокирање" и "нападање" ограниченог капацитета оптерећења (материјал);
-Да трење, без појаве клизања штапа; Погодно за суве радне услове рада са слабом подмазивањем;
-Добро за пригушивање вибрација (радијалне вибрације);
-Могу ли и нарођене стране нечистоће;
-Гроидеог угла заокруживање прстена угао спречава екструзију ивице ГАП "Екструзија" у полукружном углу утора шупљине.
> Услови рада
Линеарна брзина: ≤15 м / с;
Носивост: ≤15 Н / мм2, у 20 ℃; <7.5н /, на 80 ℃; <5Н / мм2, на 120 ° Ц. Максимална радна температура: -60 ° Ц ~ + 150 ° Ц (200 ° Ц).

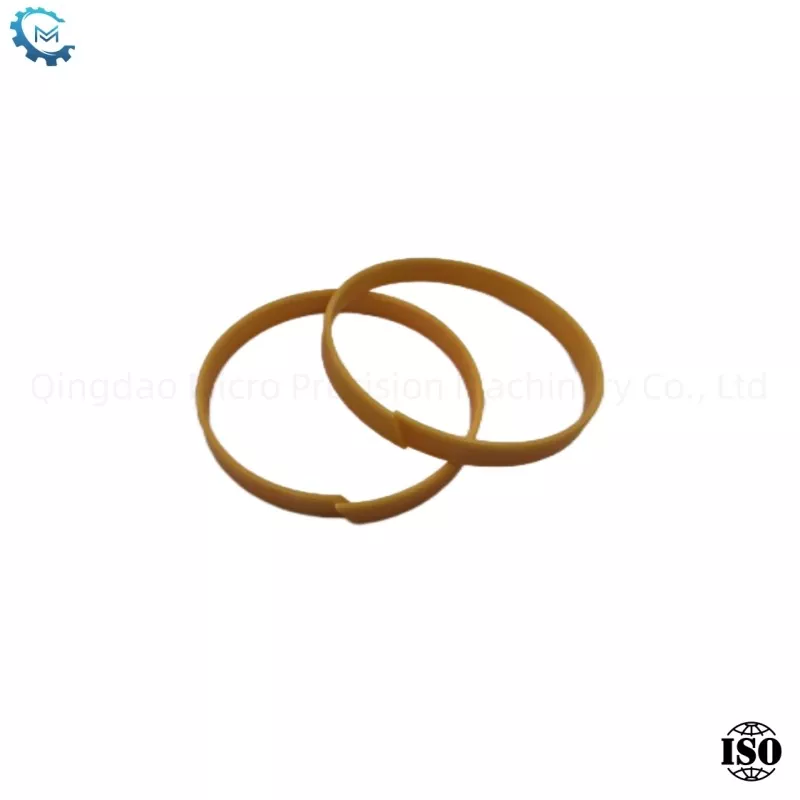

Фенолна крпа
▶Карактеристике
Не-метални елемент водича за клип.
▶Материјал
-Повратни прстен отпоран на фенолску крпу
▶Перформансе
Користи се као неметални елемент водича за клипне шипке, такође погодне за стандардну шупљину ИС010766.
-Метал / пластични упаривање материјала спречава "блокирање" и "одузимање" појаве;
-Добро оптерећења носивости, еластично пре него што достигне крхку радну температуру;
-Гроидеог угла заокруживање прстена, спречава екструзију ивице "екструзија" на полукружном углу утора у шупљини.
▶Услови рада
Брзина линије: <1м / с
Носивост: <50н / мм2, испод 120Ц Максимална радна температура: -60 ℃ ~ + 120 ° Ц
