Врсте и карактеристике држача ЦНЦ уређаја за машине?

Увођење

У области прецизне обрадеЦНЦ машине за машине, Носиоци алата су кључне компоненте које повезују алате и алатне машине. Као компанија специјализована је за ЦНЦ обраду, добро нам је свесна да различите врсте носилаца алата имају дубок утицај на обраду ефикасности, прецизност и квалитет. Дозволите да вас упознам са заједничким типовимаЦНЦ носачи алатних алатаи њихове јединствене карактеристике детаљно.

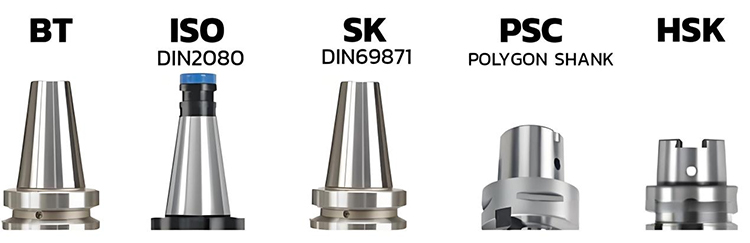

Носиоци алата обично су подељени у две категорије према конусу рупе алата Машински центар за вретено:

1. Универзални алатни алат са вретеном конусом 7:24

7:24 Конусица алата користи засебну конусну површину за позиционирање, а конусна ручка је дужа. Површина конуса истовремено врши две функције: позиционирање алате у односу на вретено средиште и преношење обртног момента кроз силу затезања.

Универзални алатни алат са конусом од 7: 24. Обично је пет стандарда и спецификација:

(1) међународни стандард ИС0 7388-1 (скраћено као ИВ или ИТ)

Карактеристике:

Висока свестраност, може се инсталирати на ДИН 69871 и АНСИ / АНСИ / АСМЕ Спиндле Трупер Мацхине алате за машине.

(2) немачки стандард ДИН 69871, кинески стандардни ГБ10944

(скраћено као ЈТ, СК, ДИН, ДАТ или ДВ)

Карактеристике:

Димензије инсталације су исте као и оне компаније ИСО 7388-1, али Д4 вредност је већа, што може проузроковати уплитање инсталације.

(3) Амерички стандард АНСИ Б5.50

Карактеристике:

Недостаје му зарез на клину и не може се инсталирати на ДИН 69871 и ИСО 7388-1 машинским алаткама, али се у њему могу инсталирати у ово друго.

(4) Јапански стандард ЈИС Б6339, (МАС БТ, назива се БТ)

Карактеристике:

БТ алатни конац је краћи од претходне три алатере на алате, а димензије инсталације су различите, тако да их не могу заменити. Симетрична структура га чини стабилнијим при великим брзинама од осталих три алата за алате.

(5) немачки стандард ДИН 2080 (скраћено као НТ или СТ)

Метода затезања: Носилац алата НТ типа је затегнут полицанком на традиционалном алату за традиционалну машину, такође познату као у Кини

2 Држач алата са вретеном конусом 1:10

(1) ХСК алатни алат

ХСК вакуумски алати могу побољшати чврстину и стабилност система и прецизност производа током машине велике брзине и скратите време замене алата, играјући важну улогу у машини за велике брзине.

ХСК Алатке су доступне у разним спецификацијама као што су А, Б, Ц, Д, Е и Ф. Међу њима, А, Е и Ф обично се користе у обрасцима за обраду (аутоматска промена алата).

Карактеристике: Има конус од 1:10 и усваја двострани дизајн контакта (тј. Конус и крајње лице су истовремено у контакту), пружајући већу ригидност и прецизност, посебно погодно за окружење за сечење велике брзине.

(2) ПСЦ Тапер Сханк (ИСО26623)

Користи кратак дизајн конуса (обично 1:10 конус), али повезује се само на вретено кроз контакт конусног површине. Неки модели могу комбиновати крајње лице контакта за побољшање ригидности.

Циљ дизајна је да се смањи промену конуса на површини изазваном центрифугалном силом током ротације велике брзине, али његова метода позиционирања је једноставнија од ХСК-а и углавном се ослања на силу трења конусне снаге.

Закључак

Као произвођачЦНЦ носачи алатних алата, Увек смо посвећени пружању корисника висококвалитетних, високо-перформанси алата за ручке. Стога и даље оптимизујемо дизајн производа и обогаћују категорије производа како би се осигурало да свака ручка алата може да изврши најбоље у ЦНЦ обраду, помажући корисницима да постигну ефикасне и прецизне обраде.
