Како одабрати хидраулични цилиндар који неће цурити, клизити или отказати рано?

Сажетак чланка

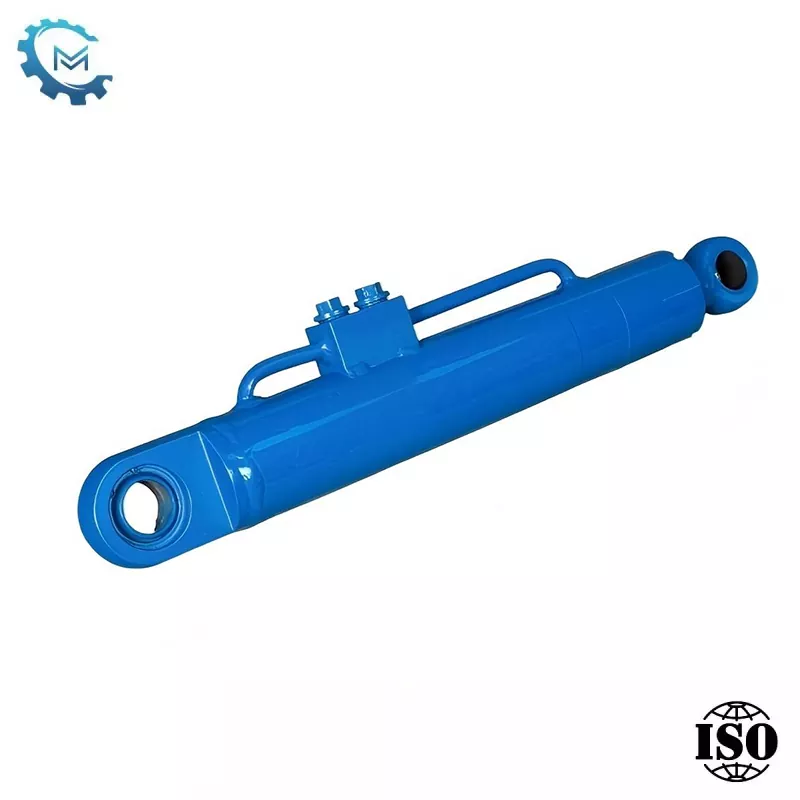

A Хидраулични цилиндарспоља изгледа једноставно, али већина „загонетних кварова“ долази из неколико предвидљивих грешака: цилиндар је димензиониран за притисак, али не и за бочно оптерећење, заптивке не одговарају температури уља и нивоу контаминације, завршна обрада шипке није погодна за корозију или геометрија монтаже присиљава цилиндар да се бори са машином.

Овај водич разлаже проблем на практичне одлуке које можете донети пре куповине и једноставне провере које можете извршити када је цилиндар већ инсталиран. Научићете како да одредите величину силе и брзине, одаберете прави тип конструкције, спречите цурење и померање, смањите време застоја и подесите рутину одржавања која заправо одговара стварним условима рада.

Садржај

• Оутлине
• Најчешће тачке бола за клијенте
• Основе хидрауличног цилиндра без длачица
• Контролна листа за избор која спречава жаљење
• Одређивање величине силе, брзине и стабилности
• Избор правог типа цилиндра
• Цурење, заношење, бодовање и спори циклуси
• Табела за решавање проблема
• План одржавања који одговара стварности
• Рад са произвођачем
• ФАК
• Следећи корак

Оутлине

1. Идентификујте квар који покушавате да избегнете (цурење, заношење, савијене шипке, спор одзив, корозија).
2. Потврдите услове примене (смер оптерећења, брзина циклуса, тип уља, контаминација, температура, окружење).
3. Одредите величину цилиндра за силуистабилност (ризик извијања и бочног оптерећења).
4. Изаберите конструкцију и заптивање који одговарају вашој стварности, а не идеалан сценарио брошуре.
5. Дефинишите тестове прихватања и интервале одржавања пре него што се цилиндар икада испоручи.

Најчешће тачке бола за клијенте

Будимо искрени:већина проблема са цилиндрима није „лоша срећа“. Они су неусклађеност између претпоставки дизајна цилиндра и начина на који се машина заправо понаша.

• Анксиозност због цурења:спољна цурења стварају неред и изазивају безбедносне проблеме; унутрашње цурење краде снагу и брзину.
• Померање положаја:цилиндар „пузи“ под оптерећењем, квари тачност и ствара сталну петљу поновног подешавања.
• Нестабилно кретање:проклизавање, брбљање или недоследно време циклуса убија продуктивност и самопоуздање.
• Превремени квар заптивања:заптивке се стврдну, набубре или се растуре јер су температура уља, адитиви или контаминација потцењени.
• Оштећење и корозија штапа:удубљење или зарезивање се претвара у оштећење заптивке, затим цурење, па застој.
• Погрешно уклапање:монтажне димензије су блиске, али нису тачне, што узрокује бочно оптерећење, неусклађеност и рано хабање.

Ако било шта од тога звучи познато, поправка почиње тако што ћете се прецизирати о условима рада.

Основе хидрауличног цилиндра без длачица

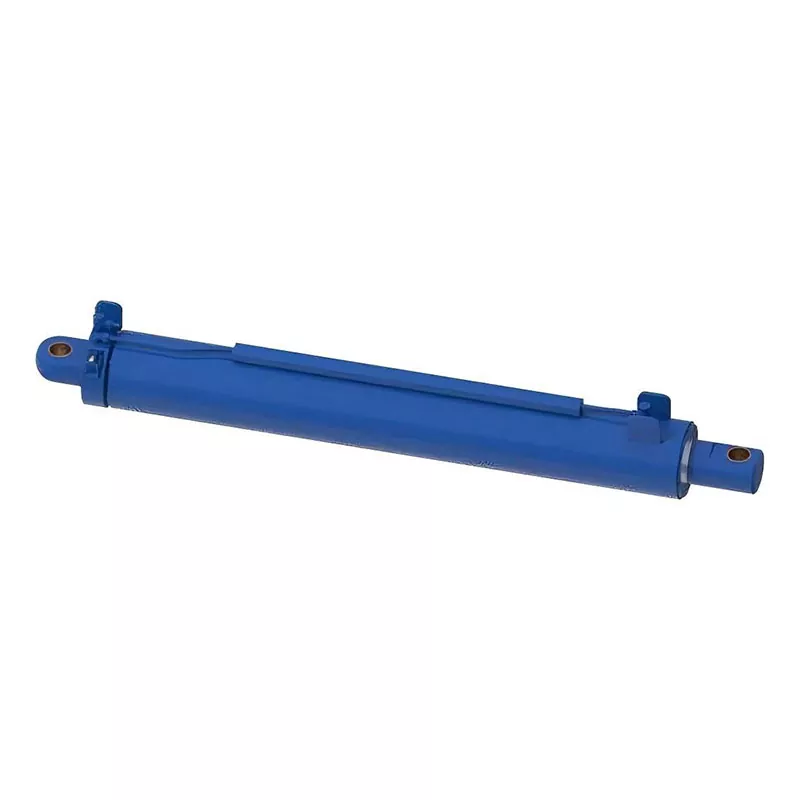

A Хидраулични цилиндарпретвара хидрауличку енергију у линеарно кретање кроз притисак који делује на подручје клипа. То је реченица из уџбеника. Корисни део је оно што подразумева:

• Сила зависи од притиска и површине:већи отвор = већа сила при истом притиску.
• Брзина зависи од протока и површине:већи проток = брже кретање; већи отвор = спорије кретање при истом протоку.
• Стабилност зависи од пречника шипке, дужине хода и смера оптерећења:дуги ходи и тлачна оптерећења повећавају ризик од извијања.
• Животни век зависи од заптивања, завршне обраде површине, поравнања и контроле контаминације:већина хабања се може спречити.

Кључни за понети:не можете изабрати цилиндар само по проврту и ходу. Ви бирате компоненту система која мора да одговара притиску, протоку, путањи оптерећења, окружењу и реалности одржавања.

Контролна листа за избор која спречава жаљење

Пре него што затражите понуду или одобрите цртеж, прикупите ове детаље. Ако их добављач не тражи, то није „ефикасно“, то је знак упозорења.

• Случај оптерећења:максимално оптерећење, типично оптерећење и да ли је оптерећење затезно, компресивно или наизменично.
• Дужина хода и повлачења:укључујући ограничења уградње и зазор на крају хода.
• Стил монтаже:пин-то-пин, прирубница, клин, спојница, ножни носач или прилагођена геометрија.
• Ризик од бочног оптерећења:било какву силу ван осе, неусклађеност или момент савијања током путовања.
• Радни притисак:нормални и вршни (шиљци су важни).
• Потребна брзина:циљне брзине проширења и увлачења, плус фреквенција циклуса.
• Врста уља и температурни опсег:хладни стартови и врући континуирани рад захтевају различите изборе заптивања.
• Окружење:прашина, блато, слани спреј, хемикалије за прање, спољашње УВ зрачења или абразивне честице.
• Потребе за држање позиције:да ли вам је потребан минимални помак под статичким оптерећењем?
• Очекивања од услуге:планиране интервале одржавања и да ли је потребна замена заптивки на терену.

Практична пречица:ако цилиндар мора да преживи тешке услове, буџет за бољу заштиту шипке и паметније заптивање сада, или буџет за застоје касније.

Одређивање величине силе, брзине и стабилности

сила:Цилиндар који „скоро“ испуњава захтев за оптерећење ће се осећати слабо током наглих скокова у стварном свету (ударна оптерећења, трење, пад притиска, промене температуре). Желите маржу која одговара вашој толеранцији на ризик, а не калкулацију као жилет.

брзина:Ако мерите само за силу, можете случајно успорити машину. Брзина је вођена доступним протоком пумпе и ефективном површином цилиндра. Због тога два цилиндра са истим ходом могу имати потпуно различита времена циклуса.

Стабилност:Цилиндри дугог хода под компресивним оптерећењем могу да се извијају као витак стуб. Већи штап (или другачији распоред монтаже) може бити разлика између „година неометаног рада“ и „зашто је мој штап благо у облику банане“.

• Ако видите савијање штапа:често је неусклађеност или бочно оптерећење, а не само „премало“.
• Ако видите само споро проширење:проверите границе протока, величину вентила или превелики противпритисак.
• Ако видите дрифт:сумња на унутрашње цурење, вентиле за задржавање оптерећења или ефекте топлотног ширења.

Избор правог типа цилиндра

Постоји много стилова цилиндара, али већина индустријских одлука се своди на издржљивост, употребљивост и колико је тешка примена.

• Цилиндри клипњача:уобичајено у индустријској опреми; лакши за сервисирање; добро за контролисана окружења.
• Заварени цилиндри:компактан и робустан; често преферирани у покретним и тешким машинама.
• Телескопски цилиндри:дугачак ход у краткој увученој дужини; одлично за одлагање и подизање где је простор ограничен.
• Двоструко дејство у односу на једноделно дејство:двоструко дејство даје контролу у оба смера; једноделни се ослања на спољну силу (гравитацију/опругу) да се врати.

Правило подударања:што је окружење грубље и што су ударна оптерећења већа, то више треба да фаворизујете робусну конструкцију, јаку заштиту шипке и заптивање дизајнирано за контаминацију.

Цурење, заношење, бодовање и спори циклуси

Спољна цурењаобично потичу од истрошених заптивки шипки, оштећених брисача, лошег стања површине шипке или неусклађености уградње која „жваће“ заптивке. Отклањање цурења без отклањања узрока је начин на који ћете на крају поново и изнова заменити заптивке.

Унутрашње цурење(премосница заптивке клипа) је подмукла: цилиндар се креће, али не може да задржи или изгради силу. Приметићете заношење под оптерећењем, слабо подизање или потребу за сталним „допуњавањем“ притиска. Унутрашње цурење такође може повећати температуру уља јер се енергија троши као топлота.

Штап бодовањеје често узрокована контаминацијом (абразивним честицама), неадекватним брисањем или корозивним јамама. Једном када бодовање започне, животни век печата брзо опада. Због тога су квалитет завршне обраде штапа и контрола контаминације важнији чак и више него што људи очекују.

Спори циклусиможе бити проблем са цилиндром, али много пута је повезан са системом: ограничења протока, величина вентила, зачепљени филтери или превелики противпритисак. Добар процес решавања проблема раздваја „механичку цилиндара“ од „понашања хидрауличног кола“.

Табела за решавање проблема

План одржавања који одговара стварности

Најбољи план одржавања је онај који ће ваш тим заиста следити.Ево једноставне рутине прилагођене терену која вас штитиХидраулични цилиндарулагања.

• Дневне или смене провере:потражите нови уљни филм на шипкама, необичну буку и промене у брзини циклуса.
• Седмично чишћење:обришите шипке пре увлачења у прљавом окружењу; проверите да ли су усне брисача поцепане.
• Месечни преглед:проверите игле за монтажу, чауре и сваки отвор који би могао да створи бочно оптерећење.
• Дисциплина за здравље уља:држати филтере по распореду; третирајте контаминацију као „множилац хабања“.
• Свест о температури:прегревање очвршћава заптивке и убрзава цурење; истражите високе температуре које се понављају.
• Планирани покретачи поновне изградње:не чекајте катастрофалан квар — дефинишите прихватљиве границе цурења и одступања.

Мала навика, велика исплата:чувајте површине штапа током складиштења и транспорта. Многи „потпуно нови“ случајеви цурења почињу са оштећењем шипке пре инсталације.

Рад са произвођачем

Када је време застоја скупо, „куповина цилиндра“ није циљ—добијање поузданог кретања током временаје. Зато добар произвођач треба да подржава више од само димензија.

АтКингдао Мицро Прецисион Мацхинери Цо., Лтд., многи купци долазе са заједничком причом: цилиндар који су користили „на папиру“ испунио је проврт и ход, али је раније отказао јер је примена била оштрија него што се очекивало. Практично решење је обично комбинација боље подршке за поравнање, унапређеног заптивања и брисача, површинске заштите шипке и тестирања прихватања која одговара стварном радном притиску и радном циклусу.

• Потврда цртежа која спречава неусаглашеност:геометрија монтаже, величине иглица и толеранције.
• Материјалне и површинске одлуке које спречавају корозију и бодовање:опције заштите штапа прилагођене околини.
• Тестирање које гради самопоуздање:држање притиска, провере цурења и провера функционалне глаткости.
• Сервисно размишљање:доступност делова и дизајн погодан за реконструкцију где је потребно одржавање на терену.

Закључак:"право"Хидраулични цилиндарје онај који је дизајниран у складу са вашом путањом оптерећења, вашим нивоом контаминације и вашим очекивањима у погледу радног времена - не само спецификацијом.

ФАК

П: Зашто хидраулични цилиндар помера чак и када нема спољашњих цурења?

О:Дрифт је често узрокован унутрашњим цурењем кроз заптивке клипа, цурењем вентила или термичким ефектима који мењају равнотежу притиска. Контролисани тест изолације може помоћи да се одвоји бајпас цилиндра од проблема са кругом.

П: Који је најбржи начин да се смањи квар заптивача?

О:Фокусирајте се на контролу контаминације и заштиту штапа. Добар брисач, чисто уље и површина шипке која је отпорна на удубљење чине више за животни век заптивке од сталног мењања комплета заптивки.

П: Да ли је већа буда увек боља?

О:Већи отвор повећава силу, али може смањити брзину (при истом протоку пумпе), повећати трошкове и променити динамику система. Правилно димензионисање балансира снагу, брзину, стабилност и ефикасност.

П: Како да знам да ли бочно оптерећење штети мом цилиндру?

О:Уобичајени трагови укључују неравномерно хабање заптивки, зарезивање шипке на једној страни, оштећење чауре и понављајућа цурења убрзо након реконструкције. Неусклађеност и моменти савијања су типични кривци.

П: Шта узрокује трзаве покрете?

О:Ваздух у систему, контаминација, недоследно подмазивање заптивки и нестабилно понашање вентила су чести узроци. Поступци одзрачивања и провере чистоће уља обично откривају проблем.

П: Могу ли да стандардизујем цилиндре на различитим машинама да бих поједноставио инвентар?

О:Понекад, да — али само ако су случајеви оптерећења и геометрија монтаже заиста компатибилни. Стандардизација погрешног цилиндра може тихо повећати трошкове застоја.

Следећи корак

Ако бирате новуХидраулични цилиндарили решавање проблема цурења, заношења или нестабилног кретања, најефикаснији потез је усклађивање дизајна цилиндра са вашим стварним радним условима: смер оптерећења, радни циклус, температура уља, ниво контаминације и поравнање монтаже.

Желите бржу и чистију одлуку са мање изненађења? Поделите основе апликације (оптерећење, ход, монтажа, притисак, окружење) иКингдао Мицро Прецисион Мацхинери Цо., Лтд.може вам помоћи да сузите најсигурније опције и дефинишете практичне тестове прихватања пре производње. када будете спремни, контактирајте нас да добијете понуду и техничку препоруку која даје приоритет времену непрекидног рада.
