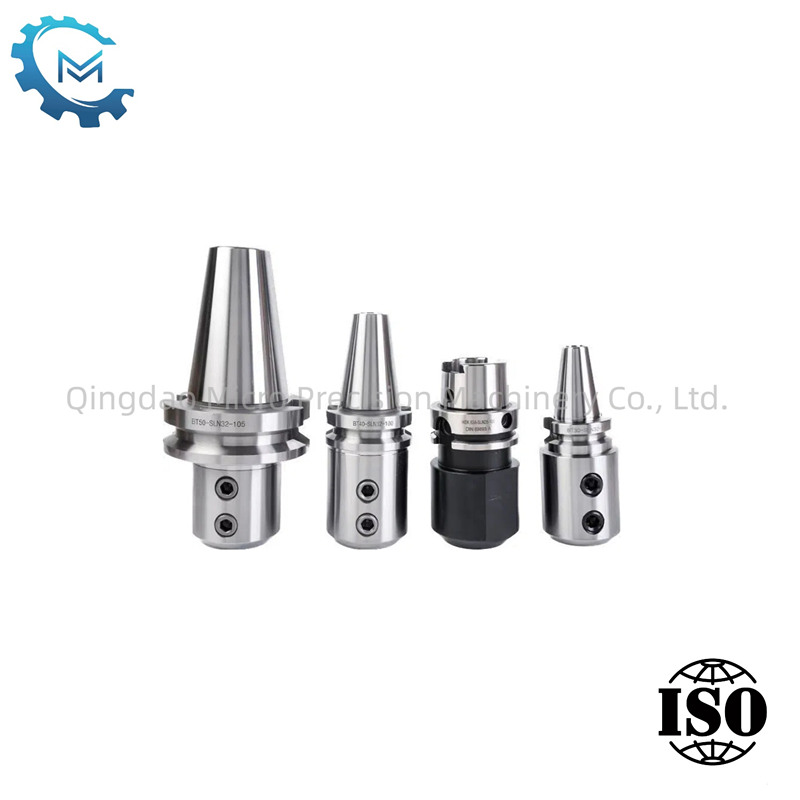

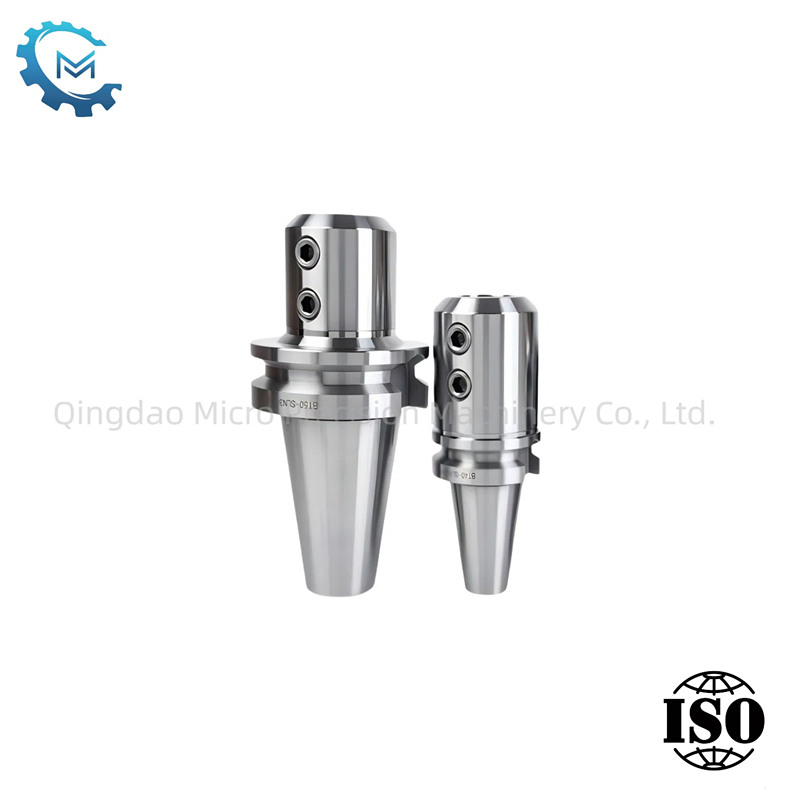

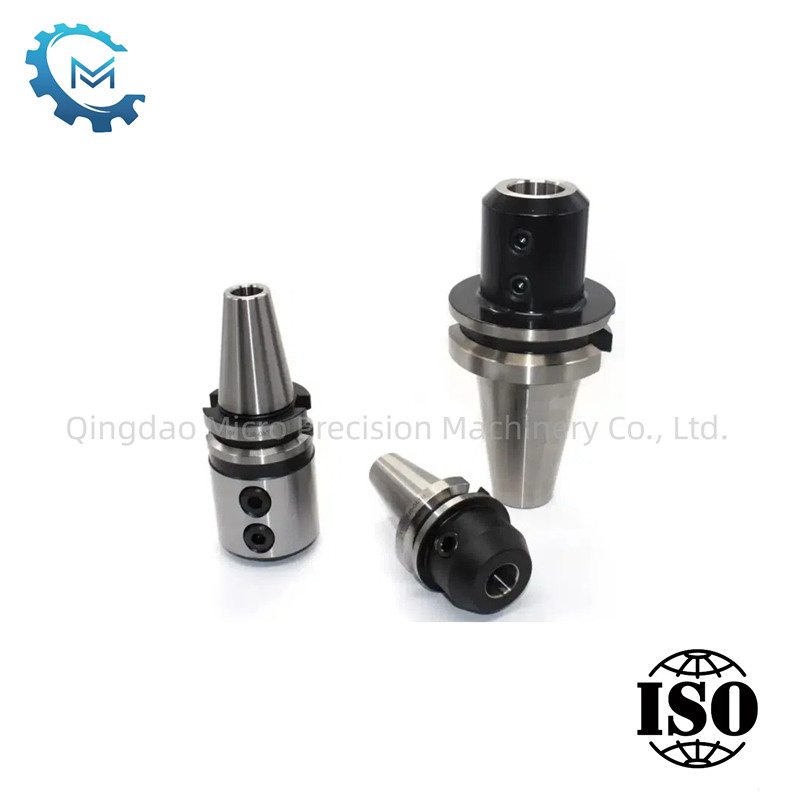

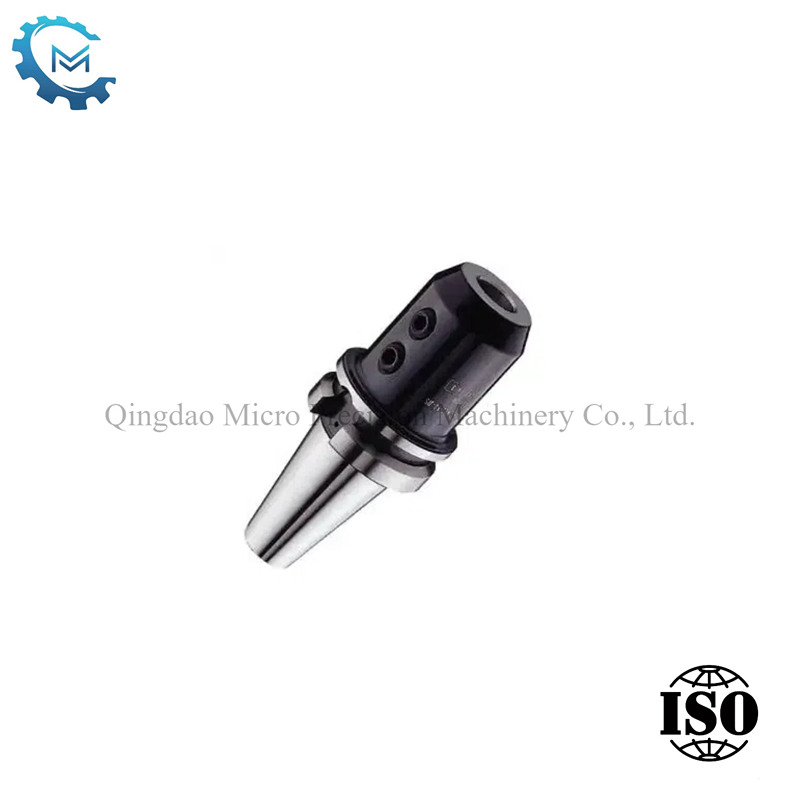

Држач алата са бочним закључавањем

Држач алата са бочним закључавањем је уобичајена врста носача алата за резање, широко се користи у различитим ЦНЦ машинама. Закључана је бочним причвршћивањем вијака, лако се раставља и саставе, са високом прецизношћу и стезаљком. Погодно је за тешке процесе сечења. Такође се зове држачи или адаптери крајњи млин. Држач алата може се прилагодити различитим величинама као захтев купца.

Пошаљи упит

Опис производа

Бочни држач алата осигурава алат за сечење тако што ћете се затезати бочне вијке, постизање стезаљке алата, такође се назива и држачима крајњих млина или адаптери. Углавном се користи за грубу обраду алата са спљоштеним осовинама, као што су бушилице и глодалице. Овај држач алата је погодан за апликације које захтевају велике брзине и високо прецизне глодалице.

Параметри производа:

Наручите бр .дин69871.а × Д-Л1	L	D	Д1	Л2	Л3	ВТ (кг)
Наручите бр .дин69871.а × Д-Л1	L	D	Д1	Л2	Л3	ВТ (кг)
ДИН69871.А30 × 6-50	97.8	25	31.75	18		0.58
ДИН69871.А30 × 8-50	97.8	28	31.75	18		0.64
ДИН69871.А30 × 10-50	97.8	35	31.75	20		0.72
ДИН69871.30 × 12-50	97.8	42	31.75	22.5		0.8
ДИН69871.30 × 16-63	110.8	48	31.75	24		0.96
ДИН69871.А40 × 6-50	118.4	25	44.45	18		0.92
ДИН69871.А40 × 8-50	118.4	28	44.45	18		0.96
ДИН69871.А40 × 10-50	118.4	35	44.45	20		2
ДИН69871.А40 × 12-50	118.4	42	44.45	22.5		1.12
ДИН69871.А40 × 14-50	118.4	44	44.45	22.5		1.12
ДИН69871.А40 × 16-63	131.4	48	44.45	24		1.2
ДИН69871.А40 × 18-63	131.4	50	44.45	24		1.2
ДИН69871.А40 × 20-63	131.4	52	44.45	25		1.32
ДИН69871.А40 × 25-100	168.4	65	44.45	24	25	2.04
ДИН69871.А40 × 32-100	168.4	72	44.45	24	28	2.24
ДИН69871.А40 × 40-120	188.4	90	44.45	30	32	2.4
ДИН69871,50 × 6-63	164.75	25	69.85	18		3.3
ДИН69871.50 × 8-63	164.75	28	69.85	18		3.4
ДИН69871.А50 × 10-63	164.75	35	69.85	20		3.42
ДИН69871.А50 × 12-63	164.75	42	69.85	22.5		3.42
ДИН69871.А50 × 14-63	164.75	44	69.85	22.5		3.44
ДИН69871.А50 × 16-63	164.75	48	69.85	24		3.46
ДИН69871А50 × 18-63	164.75	50	69.85	24		3.48
ДИН69871,50 × 20-63	164.75	52	69.85	25		4.24
ДИН69871.А50 × 25-80	181.75	65	69.85	24	25	4.4
ДИН69871.А40 × 32-100	201.75	72	69.85	24	28	4.52
ДИН69871.А40 × 40-120	221.75	90	69.85	30	32	4.72

Напишите сада

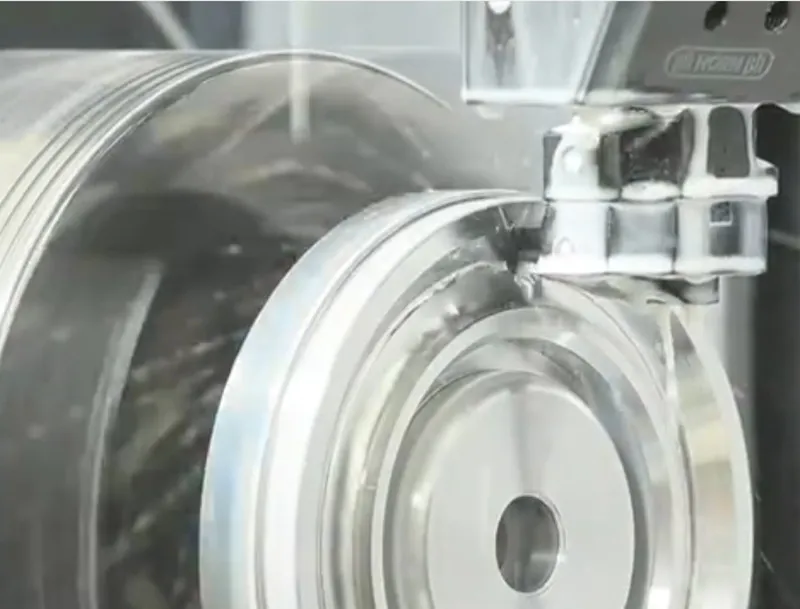

Процес производње за бочни држач алата за закључавање:

Предњи конус марама и задња унутрашња рупа органа држања алата су обрађене како би се осигурала тачност и храпавост површине да испуњавају захтеве. Периферне наводне рупе тела за држање алата се обрађује, осигуравајући да средишња линија навојних рупа формира одређени угао са радијалним смером унутрашње рупе, олакшавање инсталације за закључавање.
