Анализа узрока дисколовања клипова хидрауличног цилиндра

Увести

Током операције или одржавања хидрауличних цилиндара, ненормално уклањање боје често се примећује на површини клипа. Ова боја која се обично појављује црно, формирајући оштар контраст са оригиналном сребрљком белом површиномклип. Овај чланак систематски анализира узроке ове ефекте за уклањање боје и предлаже ефикасна решења за побољшање.

1. Опис проблема

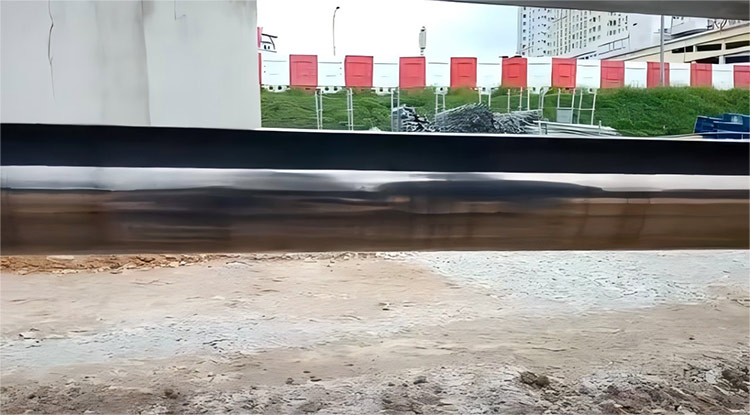

Површина хидрауличког цилиндраклипизгубила је металични сјај и окренула црну. Промјена је неуједначена и не може се уклонити са тоалетним папиром, али може се искључити. Током поправке на лицу места, полирали смо га са абразивним воском који се користи за поправку аутомотиве боје, што је функционисало врло добро. Међутим, овај поправак је само привремено решење.

Црањенинг почиње на пуферном прстену када се цилиндар потпуно повуче и завршава на прстену пуфера када је у потпуности продужен.

2 Узрок Анализа

л Ово је узрокован оловом у лежају без уља или адитива у хидрауличној уљу који се придржавају површине клипних шипка на високим температурама.

Л На основу мери загушивања и супстанце, клипни штап долази у контакт са током кретања, материјал за цртање вероватно потиче из пуфера и хидрауличног уља.

Л Анализа поцрњеног дела клипног штапа открила је да су две супстанце пре свега састављене од Ц, О и Х и да се деградирају на високим температурама, отпуштајући Ц и О. Термогравиметријска анализа хидрауличког уља и пуфера разграђује и разграђује на температурама око 200 ° Ц, док је пуфер на горњим температурама и разграђује температуре, а хидраулично уље и разграђује температуре и разграђује се на температурама и разграђује температуре и разграђује се на температурама и прераз. 260 ° Ц. Ово сугерише да су током продуженог и честе кретања клипа, топлота створена трењем између пуфера и клипног шипка накупља се у пуферу. Када локална температура пређе температуру за разградициозност хидрауличне уље, нафтни филм на клипном шипку деградира под високом температуром, ослобађајући Ц и О елементе који се придржавају површине клипне шипке, формирајући поцрњени филм. Поред тога, већина притиска генерисаног током хидрауличког продужења цилиндра сноси ХИФИ пуфер прстен. Овај притисак на печат преноси се на рудни прстен за ХБИ, повећавајући трење између причврсне прстена и тијела клипа, погоршавајући грејање трења и додатно повећање ризика од поцјенирања.

3. План побољшања

л Замените хидраулично уље да подигне температуру распада хидрауличког уља; Конкретно, избегавајте мешање хидрауличних уља различитих брендова.

л Оригинални ХБИ задржани прстен је направљен од 12нм полиамидне смоле са тврдоћом Роцквелл Р 123. Овај материјал је замењен са 49иф Политетрафлуороетиленским смолом са тврдоћом Дурометрое-а Д00. 49ИФ је значајно нижи у тврдоћи од 12нм, смањујући трења и смањујуће локалне температуре. Међутим, ово побољшање такође носи одређене ризике: Смањена тврдоћа задржаног прстена смањује његов отпор високог притиска и може довести до екструзије након дугорочне употребе. Хидраулични цилиндар након побољшања показало је знатно мање црно оцрњено током накнадне употребе.

Резиме

Црање хидрауличног цилиндраклипне шипкеРезултати комбинованих ефеката диградеције хидрауличних уља (ослобађање угљеника / кисеоника на ~ 200 ° Ц) и топлота индукована трењем из ХБИ задржавања прстенова. Замена оригиналног Р123-тврдоће полиамидног прстена са мекшим Д70 ПТФЕ (49иф) значајно смањено поцјењивање, мада са потенцијалним дугорочним ризицима екструзије. Имплементација двоструких мера који користе компатибилно висококвалитетно хидраулично нафте и редовне инспекције - осигурава трајно побољшање током олакшавања компромиса отпорности на притисак.
