Анализа разлога и решења за само-силазак хидрауличког цилиндра у хидрауличком систему?

Увести

Хидраулични цилиндриобично се користе актуатори у хидрауличким системима. Њихова оперативна стабилност директно утиче на перформансе целог система. Данас разговарајмо о заједничким питањима са хидрауличним операцијама цилиндра. Зашто често сами нижу сами када су закључани? Прво, разговарајмо о структури и начелу рада хидрауличних цилиндара.

1. Хидраулична структура цилиндра и принцип рада

A хидраулични цилиндарОбично се састоји од задњег краја, цилиндра, клипни штап, склопа клипа и предњег краја. Да бисте спречили цурење нафте из цилиндра или од коморе високог притиска до коморе са ниским притиском, заптиваче се постављају између цилиндра и крајње поклопце, клипне и клипне шипке, бачве клипа и цилиндра и поклопца клипа и предњег краја. Гуард за прашину је такође постављен и на спољној страни предњег краја. Да бисте спречили клип да убрза главу цилиндра када се брзо увлачи до краја свог удара, на крају хидрауличког цилиндра је инсталиран пуферски уређај. Такође може бити потребан издувни уређај.

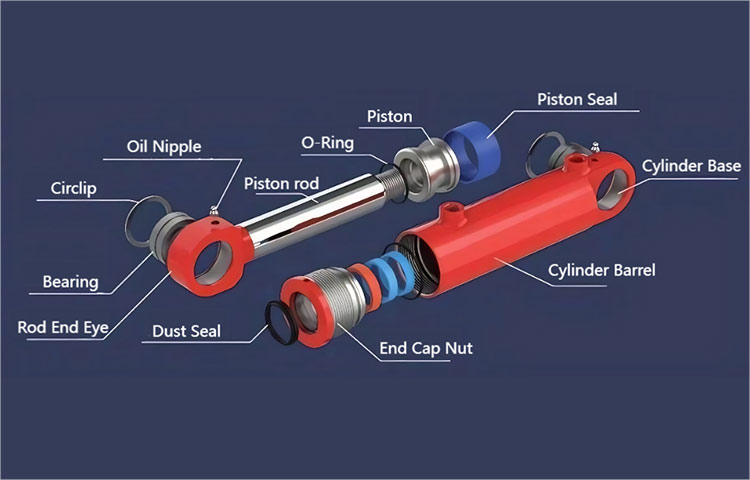

Алт. Хидраулична структура цилиндра

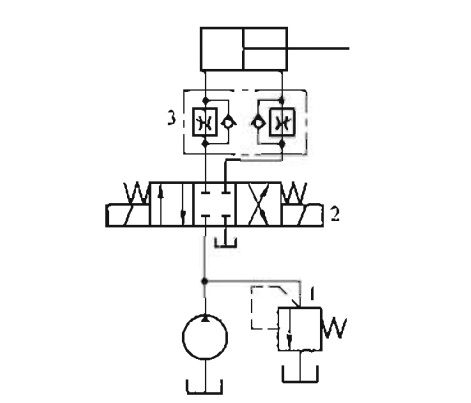

2 Општи круг хидрауличног цилиндра

У хидрауличком систему, када се хидраулични цилиндар протеже на одређену дужину, више се не треба преместити и само се треба задржати само у одређеном временском периоду. У овом тренутку, смер контролног вентила или хидрауличка брава може се користити за задржавање цилиндра. Општи хидраулични круг је следећи:

АЛТ.ХИДРАУЛИЦ ЦИЛИНДЕР ТРУЦИУТ

3. Анализа разлога зашто се хидраулични цилиндар аутоматски спушта

Клипни штапхидраулични цилиндарповлачи се под акцијом спољне силе. Према структури и начелу рада хидрауличког цилиндра, можемо анализирати да је основни разлог повлачења хидрауличког цилиндра да се запремина хидрауличног уља у Хаплеит-у у комори без пропадања смањена. Могући разлози за смањење јачине хидрауличног уља у комори без пролаза су разлози зашто се хидраулични цилиндар аутоматски спушта:

(1) унутрашње цурење хидрауличког цилиндра. Уље у ХИДЛЕС-у ХИДРАУЛИЧНОГ ЦИЛЛИНГ-а улива у комору шипка путем пиштоља.

(2) цурење на задњем крају хидрауличног цилиндра. Хидраулично уље у Хаплеусу Цхафе цури споља кроз стражњи крај. Ово је спољни цурење и лако је проверити.

(3) Хидраулично уље у хампонској комори одустаје кроз нафтну луку. Ово се може поделити у неколико ситуација:

а) цурење уља из зглоба цеви за уље или хидраулична цев за уље. Ово је такође спољни цурење и лако је проверити.

б) У кругу коришћењем неутралне браве вентила за преокретање, вентил за преокрет се не може у потпуности вратити у неутралан положај или неутрални заптивач може бити лош.

ц) У кругу коришћењем хидрауличке браве, хидраулички закључани прстен може бити оштећен или је неутралан положај вентила за преокрет неправилно одабран. (4) цурење нафте са хидрауличког цилиндра се такође сматра и спољним цурењем, што је лако посматрати и могућност је углавном врло мала.

4. Решење

(1) Унутрашње цурење хидрауличког цилиндра може бити узроковано старењем прстена за бртвљење. Прстен за бртвљење треба заменити или разумнију заптивна структура треба редизајнирати.

(2) Исто важи и за цурење задњег краја хидрауличког цилиндра. Заптивача је потребно заменити или разумнију структуру заптивања треба редизајнирати.

(3) Када уље за цурење уљане цеви, проверите да ли је оштећен зглобни прстен за затварање зглоба. Замените бртву или замените зглоб.

(4) У кругу помоћу браве центра за преокрет вентила, средишњи печат није добар. Генерално, то је узрокован нафтним мрљама или другим нечистоћама које узрокују да се језгро вентила не премести на место, или се пролеће заглавило или поквари, узрокујући да се не може вратити у средишњи положај. Професионално особље мора да поправи или замени вентил за обртање. Ако је захтев за одржавање притиска релативно висок, можете размотрити замену хидрауличке браве.

(5) У кругу закључаном хидрауличком закључавањем, неутрални вентил са затвореним портовима А и Б се не може користити, јер затварање лука А и може проузроковати хидрауличку контролу једносмјерни вентил да се још увек отвори у оба смера и не игра у улози закључавања. Поред тога, опружна лома или нечистоће хидраулично закључавање такође могу узроковати да хидрауличка брава не буде у потпуности затворена, што резултира цурењем.

Резиме

Хидраулични цилиндрису критични актуатори у хидрауличким системима, а њихова стабилност је неопходна за перформансе система. Заједничко питање је нежељени самоспуштање хидрауличних цилиндара када се закључа у положају. Овај проблем се појављује због унутрашњег или спољног цурења, као што је неуспех заптивача у цилиндру, цурење на крајњим прекривачима или хидраулично уље које беже кроз нафтну луку. Поред тога, неправилно функционисање смерних контролних вентила или хидрауличних брава - као што је непотпуно неутрално позиционирање, хабање бртве или неправилан избор вентила - може допринети том питању. Решења укључују замену оштећених заптивача, поправке или замене неисправних вентила, обезбеђивање одговарајуће селекције хидрауличког закључавања и одржавање чистоће система да се спречи контаминација. Обраћајући се овим факторима осигурава поуздани рад хидрауличког цилиндра и спречава ненамјерно кретање.
